最近電池電路板小編看了幾個電源切換的帖子，湊湊熱鬧，今天就和大家分享地一個電源切換電路，歡迎拍磚！

特點：

1、支持輕觸開關、自鎖開關

2、支持外接電源自動上電（焊接上D17即可實現）

3、支持待機常電輸出

4、外接電源、鋰電供電自動切換，由于PMOS內續流二極管的存在，切換過程不會出現電壓跌落情況。

5、通過雙PMOS背靠背連接，防止外接電源倒灌至鋰電池

電源標號說明：

1、VCC_5V0  外接電源輸入

2、LI_BAT  鋰電池

3、VCC_SYS  主電源輸出

4、VCC_SB  待機電源輸出

控制接口說明：

1、EX_PWR_KEY    開關按鍵輸入，外接輕觸開關或自鎖開關，低電平有效。

2、PWR_KEY_DET   開關按鍵檢測，給單片機檢測開關狀態用，主要適用于采用輕觸開關。

3、SYS_PWR_HOLD 電源保持，高電平有效，當采用輕觸開關，或者系統想自己控制關機時有用

典型應用：

1、電源開關使用輕觸開關，通過檢測PWR_KEY_DET狀態，控制SYS_PWR_HOLD，實現長按xx秒，系統開機，長按xx秒，系統關機。

2、車載設備，D17外接ACC信號，實現汽車點火，設備自動開機，汽車熄火，延時xx時間后，自動關機。

3、使用自鎖開關，斷開D17，不用PWR_KEY_DET 與 SYS_PWR_HOLD，實現外接電源與內置電源自動切換，及小自鎖開關控制大電流通斷。

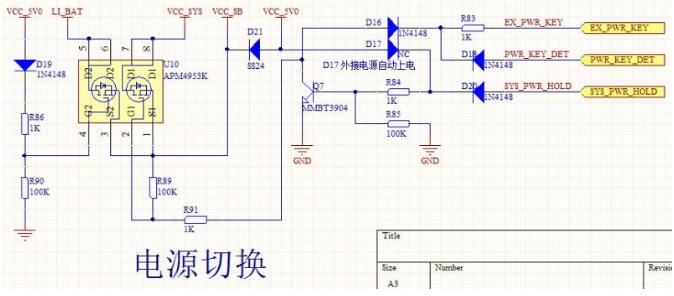

原理圖：
