電路板的表面有幾種處理工藝：光板(表面不做任何處理)，松香板，OSP（有機(jī)焊料防護(hù)劑，比松香稍好），噴錫（有鉛錫、無(wú)鉛錫），鍍金板，沉金板等，這些是比較常見(jiàn)的。我們簡(jiǎn)單介紹一下鍍金和沉金工藝的區(qū)別。

金手指板都需要鍍金或沉金

沉金工藝與鍍金工藝的區(qū)別

沉金采用的是化學(xué)沉積的方法，通過(guò)化學(xué)氧化還原反應(yīng)的方法生成一層鍍層，一般厚度較厚，是化學(xué)鎳金金層沉積方法的一種，可以達(dá)到較厚的金層。

鍍金采用的是電解的原理，也叫電鍍方式。其他金屬表面處理也多數(shù)采用的是電鍍方式。

在實(shí)際產(chǎn)品應(yīng)用中，90%的金板是沉金板，因?yàn)殄兘鸢搴附有圆钍撬闹旅秉c(diǎn)，也是導(dǎo)致很多公司放棄鍍金工藝的直接原因！

沉金工藝在印制線路表面上沉積顏色穩(wěn)定，光亮度好，鍍層平整，可焊性良好的鎳金鍍層?；究煞譃樗膫€(gè)階段：前處理（除油，微蝕，活化、后浸），沉鎳，沉金，后處理（廢金水洗，DI水洗，烘干）。沉金厚度在0.025-0.1um間。

金應(yīng)用于電路板表面處理，因?yàn)榻鸬膶?dǎo)電性強(qiáng)，抗氧化性好，壽命長(zhǎng)，一般應(yīng)用如按鍵板，金手指板等，而鍍金板與沉金板最根本的區(qū)別在于，鍍金是硬金（耐磨），沉金是軟金（不耐磨）。

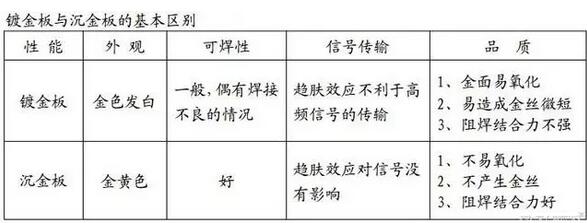

1、沉金與鍍金所形成的晶體結(jié)構(gòu)不一樣，沉金對(duì)于金的厚度比鍍金要厚很多，沉金會(huì)呈金黃色，較鍍金來(lái)說(shuō)更黃（這是區(qū)分鍍金和沉金的方法之一），鍍 金的會(huì)稍微發(fā)白（鎳的顏色）。

2、沉金與鍍金所形成的晶體結(jié)構(gòu)不一樣，沉金相對(duì)鍍金來(lái)說(shuō)更容易焊接，不會(huì)造成焊接不良。沉金板的應(yīng)力更易控制，對(duì)有邦定的產(chǎn)品而言，更有利于邦定的加工。同時(shí)也正因?yàn)槌两鸨儒兘疖?，所以沉金板做金手指不耐?沉金板的缺點(diǎn))。

3、沉金板只有焊盤(pán)上有鎳金，趨膚效應(yīng)中信號(hào)的傳輸是在銅層不會(huì)對(duì)信號(hào)有影響。

4、沉金較鍍金來(lái)說(shuō)晶體結(jié)構(gòu)更致密，不易產(chǎn)成氧化。

5、隨著電路板加工精度要求越來(lái)越高，線寬、間距已經(jīng)到了0.1mm以下。鍍金則容易產(chǎn)生金絲短路。沉金板只有焊盤(pán)上有鎳金，所以不容易產(chǎn)成金絲短路。

6、沉金板只有焊盤(pán)上有鎳金，所以線路上的阻焊與銅層的結(jié)合更牢固。工程在作補(bǔ)償時(shí)不會(huì)對(duì)間距產(chǎn)生影響。

7、對(duì)于要求較高的板子，平整度要求要好，一般就采用沉金，沉金一般不會(huì)出現(xiàn)組裝后的黑墊現(xiàn)象。沉金板的平整性與使用壽命較鍍金板要好。

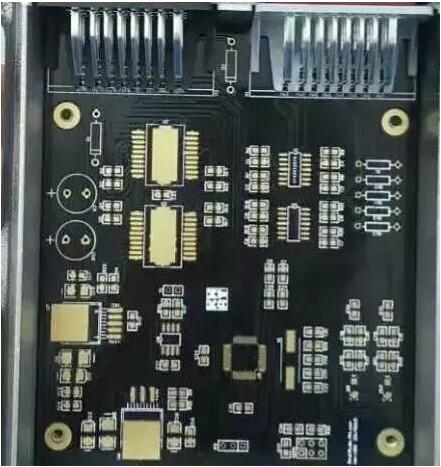

所以目前大多數(shù)工廠都采用了沉金工藝生產(chǎn)金板。但是沉金工藝比鍍金工藝成本更貴（含金量更高），所以依然還有大量的低價(jià)產(chǎn)品使用鍍金工藝（如遙控器板、玩具板）。

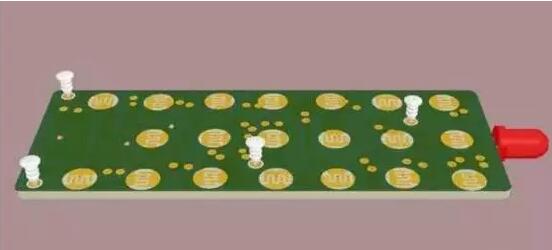

紅外遙控器板
