PCB設計之高頻電路板布線注意事項

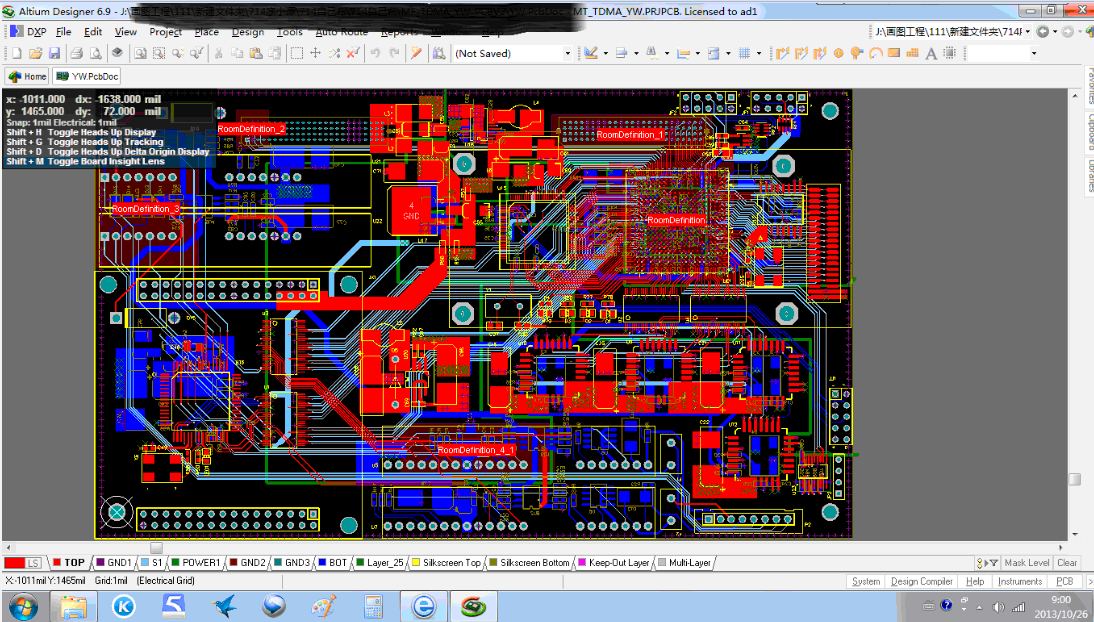

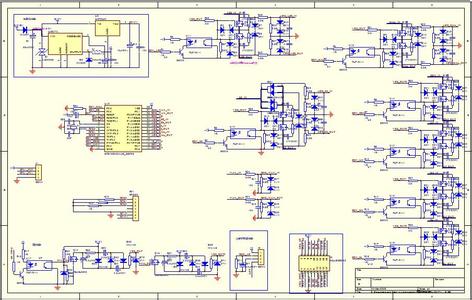

在進行PCB設計時,為了使高頻電路板的設計更合理,抗干擾性能更好,應從以下幾個方面考慮:
1)合理選擇層數 在PCB設計中對高頻電路板布線時,利用中間內層平面作為電源和地線層,可以起到屏蔽的作用,有效降低寄生電感、縮短信號線長度、降低信號間的交叉干擾,一般情況下,四層板比兩層板的噪聲低 20dB。
2)走線方式 在PCB設計中對高頻電路板布線時,走線必須按照 45°角拐彎,這樣可以減小高頻信號的發射和相互之間的耦合。

3)走線長度 在PCB設計中對高頻電路板布線時,走線長度越短越好,兩根線并行距離越短越好。
4)過孔數量 在PCB設計中對高頻電路板布線時,過孔數量越少越好。
5)層間布線方向 在PCB設計中對高頻電路板布線時,層間布線方向應該取垂直方向,就是頂層為水平方向,底層為垂直方向,這樣可以減小信號間的干擾。

6)敷銅 在PCB設計中對高頻電路板布線時,增加接地的敷銅可以減小信號間的干擾。
7)包地 在PCB設計中對高頻電路板布線時,對重要的信號線進行包地處理,可以顯著提高該信號的抗干擾能力,當然還可以對干擾源進行包地處理,使其不能干擾其它信號。

8)信號線 在PCB設計中對高頻電路板布線時,信號走線不能環路,需要按照菊花鏈方式布線。
9)去耦電容 在PCB設計中對高頻電路板布線時,在集成電路的電源端跨接去耦電容。
