PCB印制電路板基礎知識匯總
相信很多人對于電路板并不陌生,因?yàn)樗械碾娖鲙缀醵紩?huì)用到他,那么印制電路板的基礎知識你了解多少呢?以下電路板廠深聯電路總結部分電路板知識供您參考:

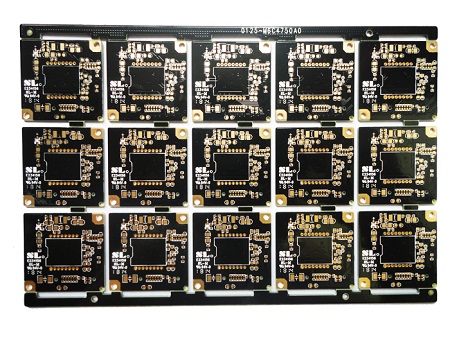

1.PCB電路板名詞解釋概論
印制線路--在絕緣材料表面上,提供元器件(包括屏蔽元件)之間電器連接的導電圖形。
印制電路--在絕緣材料表面上,按預定的設計,用PCB抄板印制的方法制作成印制線路,印制元件,或由兩者組合而成的電路,稱為印制電路。
印制線路/電路板--已經完成印制線路或印制電路加工的絕緣板的統稱。
低密度印制電路板--大批量生產印制電路板,在2.54毫米標準坐標網格交點上的兩個盤之間布設一根導線,導線寬度大于0.3毫米(12/12mil)。
中密度印制電路板--大批量生產印制電路板,在2.54毫米標準坐標網格交點上的兩個盤之間布設兩根導線,導線寬度大約為0.2毫米(8/8mil)。
高密度印制電路板--大批量生產印制電路板,在2.54毫米標準坐標網格交點上的兩個盤之間布設三根導線,導線寬度為0.1~0.15毫米(4-6/4-6mil)。
2.印制電路按所用基材和導電圖形各分幾類?
按所用基材:剛性、撓性、剛-撓性;
按導電圖形:?jiǎn)蚊?、雙面、多層。
3.簡述印制電路板的作用及印制電路產業的特點?
首先,為晶體管、集成電路、電阻、電容、電感等元器件提供了PCB抄板固定和裝配的機械支撐。
其次,它實現了晶體管、集成電路、電阻、電容、電感等元件之間的布線和電氣連接、電絕緣、滿足其電氣特性。
最后,為PCB抄板電子裝配工藝中元件的檢查、維修提供了識別字符和圖形,為波峰焊接提供了阻焊圖形。
--高技術、高投入、高風險、高利潤。
